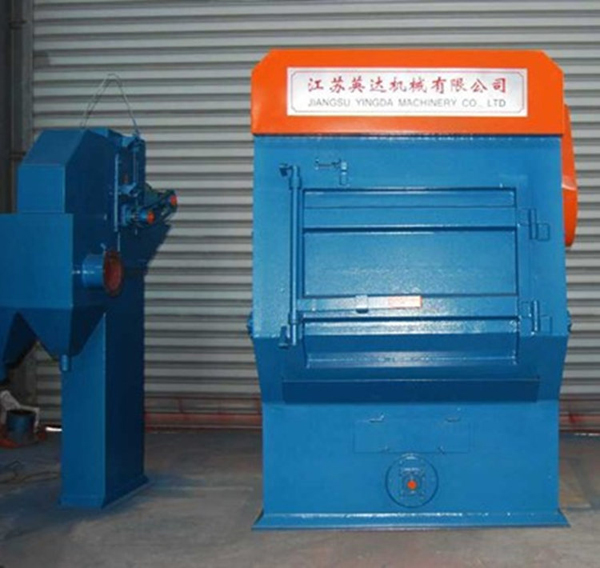

Q326履带式抛丸机

详细说明:

产品简介:

Q326履带式抛丸机,是一种清理效果好、结构紧凑、噪声小、成套性好的清理设备。主要由清理室、抛丸器、提升机、分离器系统、电器系统等部分组成。

一、Q326履带式抛丸机特点:

l、该机采用了悬臂离心式抛丸器,具有使用寿命长、结构简单等特点。

2、采用BE型分离器,具有良好的分离效果和较高的生产率,对提高叶片寿命有积极的作用。

3、采用滤筒除尘器,粉尘排放浓度低于国家规定的标准,改善了工人的劳动环境。

4、采用耐磨橡胶履带,减少了对工件的碰撞、损伤现象,降低了机器噪声。

5、工件清理完毕后,可自动卸料,降低了工人的劳动强度。

二、Q326履带式抛丸机适用范围:

Q326履带式抛丸机适用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去氧化皮和表面强化。被清理工件必须是不怕碰撞的单重在10Kg以下的铸锻件及热处理件。

(注:本机不能清理高温件、带有飞边毛刺件,否则将损伤履带)



三、Q326履带式抛丸机主要技术参数:

履带端盘直径 ………………………………………………… 600mm

履带端盘转数 ………………………………………………… 3.6r/min

被清理工件单件重量 …………………………………… 10Kg

滚筒

厂家直销Q3210履带式抛丸机PL150履带式抛丸清理机江苏英达专业生产,厂家直接供货价格优势明显,质量可靠,产品远销各地。欢迎广大新老客户来电咨询或前来工厂洽谈。电话:0515-83752966 手机:13505113250


品介绍:

一、Q3210履带式抛丸机 PL150履带式抛丸清理机用途

适用于小型铸件、锻件、冲压件、齿轮、弹簧等零件及热处理车间清理薄壁、怕碰撞零件表面粘砂,氧化皮等附着物,有时也可以用于一些零件表面强化处理。

(注:不能直接清理高温件。带有飞边、毛刺件,否则易损履带)

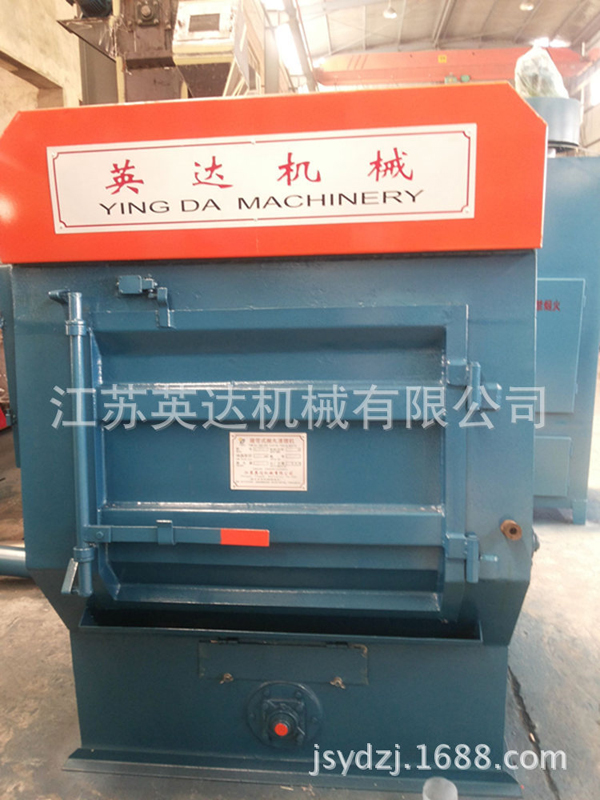

车间实拍:

二、Q3210履带式抛丸机 PL150履带式抛丸清理机特点:

1、该机采用了电机直联式抛丸器,具有使用寿命长,结构简单等特点。

2、采用了BE型满幕式风选丸砂分离器,具有良好的分离效果和较高的生产率,对提高叶片使用寿命有积极的作用。

3、采用布袋式除尘器,粉尘排放浓度低于国家规定的标准,改善了工人的劳动环境。

4、采用耐磨橡胶履带,减少了工件的碰撞损伤现象,降低了机器的噪音。

5、机械化程度高,提高工作效率。

6、采用电器元件,使用寿命长。

注:1、本机不能清理高温件、带有飞边毛刺件,否则将损伤履带

2、对于微小工件可采用特制履带。

3、抛丸处理时,履带正转时工件 翻转,履带反转时实现自动卸料。

4、控制形式有自动和手动两种。

用户可根据工件的需要选择适合的机型。


三、Q3210履带式抛丸机 工作原理及结构性能概述

本机主要有清理室、大门机构、抛丸器、螺旋输送器、分离系统、除尘系统、电控系统等部分组成。

Q3210履带式抛丸机 PL150履带式抛丸清理机工作原理:

在清理室中加入规定数量的工件后,机器启动,工件被滚筒带动开始反转,同时采用具有大抛丸量、高抛丸速度的抛丸器,能显著地提高清理效率,获得满意的清理质量。抛丸室室体结构采用计算机辅助设计,使抛丸器的布置更为合理。

抛丸器高速抛出的弹丸形成扇形束,均匀打击在工件表面上,从而达到清理的目的,抛出弹丸及沙砾经橡胶履带上的小孔,流入底部的钢板网过筛,经螺旋输送器送入提升机内,由提升机提到分离器中进行分离,粉尘由风机吸送到除尘器中进行过滤,清洁空气排入大气中,布袋上的灰尘经机器振打落入除尘器底部的集尘箱中,用户可定期处理,废砂由废料口流出,待分离器分离后,干净的弹丸由电磁供阀门进入抛丸器抛打工件。

四、Q3210履带式抛丸机 技术参数

1、履带端盘直径                         Ф1000mm

2、清理工件单件重量               30kg

滚筒载重量(易翻滚件)           600kg

3、提升电机                              2.2kw

提升量                                     20t/h

4、抛丸器Q034

数量                                       1台

抛丸量                                    220kg/min

抛丸器功率                              11KW

5、除尘器风量                          5700m3/h

6、风机功率                             5.5kw

7、总装机容量                          ≈ 22kw

五、Q3210履带式抛丸机产品质量措施

1.产品所需钢板、型材。

2.组成设备的各钢板、型材或构件一律进行除锈后喷保养底漆。

3.各配套标准件,如轴承、电机、减速机等。

4.关键部件抛丸器厂内负荷试车、各运动机构厂内空运转试车。

5.由设计、质检人员成立专门质量监督小组,监管以上各步的落实,以确保产品质量。

六、Q3210橡胶履带式抛丸机售后服务保证措施

1、产品质量实行“三包”,“三包”期一年;

2、在三包期内,凡因正常使用出现的电气控制及机械部分的故障及损坏件,包修包换(人为及易损件除外);

3、售后服务实行“24小时”答复,即用户与我公司售后服务办(电话:0515-83752966)联系,保证在24小时内电话解决或派人走出。

4、负责向需方提供设备设备易损件明细表、使用说明书、合格证等技术资料。

江苏英达机械友情提醒:

网络上的信息可以做为您了解设备相关知识、寻找生产厂家的平台,购买设备还需选择真正的生产厂家。设备使用中出现技术问题、质量问题、购买相关配件等服务,您可以尽快找到我们。购买我们的产品不存在一锤子买卖,我们还希望通过您的使用将“英达”品牌传播给更多的客户,因此您是我们设备的使用者,更是传播者。

undefined
江苏英达机械有限公司(原大丰市铸造机械总厂)创建于1976年,是集研发、设计、制造、销售及安装服务于一体的高新技术企业。江苏英达从事表面处理设备的研发和生产40年,主要生产金属表面清理机械设备、砂处理造型成套设备等机械行业的八大系列产品。产品广泛应用于铁路、汽车、船舶、工程机械、冶金、军工、医药等领域。


公司率先通过ISO9001:2008质量管理体系认证、ISO14001:2004环境管理体系认证。拥有一支专业的技术团队,先后取得了网带通过式抛丸机、新型机械回收喷砂房、辊道通过式重钢抛丸机等三十项产品专利10项江苏省高新技术产品(注:各项产品专利及所有证书详见企业官网:http://www.ydzj.net/阿里诚信档案

公司以“锐意创新、用心打造”为宗旨,坚持“诚信、负责”的做人原则,致力于用技术为客户提供更好的体验和服务,与客户共同成长,实现双赢。产品结构及经营范围向多元化、系列化、集团化发展,产品远销各地,部分出口东南亚、西亚等地。

部分合作客户


【温馨提示】网站中标识的价格不含税、不含运费,厂价直销。如您需要开具增值税票请联系我们,另外收取税金,谢谢配合。欢迎新老客户来电咨询或前来公司考察面谈。

公司电话:0515-83752966

移动电话:13505113250

24小时客服热线:400-690-2006

QQ:2240629543

企业网站:http://www.ydzj.net

http://www.ydpwj.com

企业旺铺:https://jsydzj.1688.com/

企业地址:江苏省盐城市大丰西团镇大龙小街 43号


载重量(易翻滚件)…………………………………200Kg

生产率 ……………………………………………………… 600~1200Kg/h

抛丸器:抛丸量 ……………………………………………… 120Kg/min

除尘抽风量 …………………………………………………… 2200m3/h

总功率 ………………………………………………………… 13.95 Kw

(注:其中生产率与工件的复杂程度和表面积有关,一般每分钟清理零件表面积≤0.25m2)


四、产品质量保证措施

1.产品所需钢板、型材。

2.组成设备的各钢板、型材或构件一律进行除锈后喷保养底漆。

3.各配套标准件,如轴承、电机、减速机等。

4.关键部件抛丸器厂内负荷试车、各运动机构厂内空运转试车。

5.由设计、质检人员成立专门质量监督小组,监管以上各步的落实,以确保产品质量。

五、售后服务保证措施

1、产品质量实行三包三包期一年;

2、在三包期内,凡因正常使用出现的电气控制及机械部分的故障及损坏件,包修包换(人为及易损件除外);

3、售后服务实行“24小时答复,即用户与我公司售后服务办(电话:0515-83752966)联系,保证在24小时内电话解决或派人走出

4、负责向需方提供设备设备易损件明细表、使用说明书、合格证等技术资料。
